(1) הגדר מספר חורי ניקוב לא סדירים עם קואורדינטות שונות, ומלא ישירות את הקואורדינטות
(2) הגדר מספר תבניות: חור אחד, 2 חורים, 4 חורים וכו', מה שהופך אותו לפשוט ויעיל להחיל תבניות ישירות.
מיקום אוטומטי Cnc פס חיתוך ניקוב מכונת כיפוף
מכונת עיבוד פסים מקצועית לייצור המשלבת שלוש פונקציות של כיפוף פסים, חיתוך וניקוב, המכונה גם מכונת שלוש באחד פסים. יש לו את המאפיינים של רב תכליתיות, דיוק גבוה ויעילות גבוהה. כל יחידה של מכונת פסים יכולה להיות מצוידת במערכת בקרת CNC, הניתנת להתאמה אישית לפי הצרכים. המפעילים יכולים להגדיר את פרמטרי זווית הכיפוף הנדרשים, פרמטרי ניקוב, פרמטרי חיתוך וכו', ולשפר מאוד את היעילות והדיוק של ייצור פסים. מכונת עיבוד פסים זו יכולה לעבד פסים בגודל מקסימלי של 16 מ"מ (עובי) * 260 מ"מ (רוחב).
תיאור
תיאור מוצר
מיקום אוטומטי Cnc פס חיתוך ניקוב מכונת כיפוף
מכונה זו מצוידת בשלוש תחנות עיבוד: ניקוב, גזירה,
והתכופפות. הוא מתוכנן עם שלוש מערכות הידראוליות עצמאיות, וה-
תחנות ניקוב, גזירה וכיפוף יכולות לעבוד בו זמנית. החבטות
התחנה שולטת בקואורדינטות הניקוב באמצעות מנועי סרוו ו-PLC, מה שמאפשר
מיקום וניקוב מתמשך של חלקי עבודה נקבוביים, שהוא יעיל ו
מְדוּיָק. תחנת החיתוך שולטת באופן אוטומטי על גודל גוש החיתוך
מנועי סרוו ו-PLC, מה שהופך אותו לנוח ויעיל. בקרות תחנת הכיפוף
אורך הכיפוף דרך מנוע סרוו, מאתר אוטומטית את חסימת החומר
מיקום, ויכול להשיג תוכנית לאיתור זוויות ומצבי כיפוף מרובים.
● מצב ניקוב
● מצב חיתוך
(1) הגדר את אותו אורך כדי לחתוך חלקים מרובים
(2) הגדר אורכים שונים כדי לחתוך חלקים מרובים וחתיכות בודדות באורכים שונים.
● מצב כיפוף
(1) ממשק המשתמש אינטואיטיבי וקל להבנה;
(2) ביצועים יציבים ותפעול קל;
(3) דיוק כיפוף גבוה וחזרה טובה של פעולה; מערכת זו קלה לתפעול, אינטואיטיבית, ובעלת פונקציית זיכרון לכל הפרמטרים. כל שעליך לעשות הוא לעקוב כראוי אחר ההוראות כדי להשלים בקלות את העיבוד של חלקי עבודה שונים.
פרמטרים טכניים
|
פונקציונליות
|
יחידה
|
DSCNC-50ZPS
|
|
עיבוד ניקוב |
כוח חבטות מקסימלי (KN)
|
500
|
|
טווח ניקוב (㎜)
|
ф 4.3~ф 36
|
|
|
עובי מקסימלי (מ"מ)
|
16
|
|
|
רוחב מרבי (מ"מ)
|
260
|
|
|
עיבוד גזירה |
כוח גזירה מקסימלי (KN)
|
800
|
|
עובי מקסימלי (מ"מ)
|
16
|
|
|
רוחב מרבי (מ"מ)
|
260
|
|
|
עיבוד כיפוף |
כוח כיפוף מקסימלי (KN)
|
500
|
|
רוחב מרבי (מ"מ)
|
260
|
|
|
עובי מקסימלי (מ"מ)
|
16
|
|
|
מימדים כוללים
|
מ"מ
|
2100*1710*1670
|
|
מוטור פאווה
|
KW
|
3×5.5KW
|
|
משקל המכונה
|
ק"ג
|
2350 ק"ג
|
|
דרישות הספק
|
V/F
|
380V,220V,415V ניתן להתאמה אישית
|
|
מספר סרוו
|
מַעֲרֶכֶת
|
4
|
|
חבטת ציר Y מהלך יעיל
|
מ"מ
|
1200 מ"מ
|
|
חבטת ציר X נסיעה יעילה
|
מ"מ
|
2200 מ"מ
|
|
נסיעה יעילה בציר X גזירה
|
מ"מ
|
1200 מ"מ
|
|
כיפוף עצירת שבץ
|
מ"מ
|
1000 מ"מ
|
פרטי מוצר

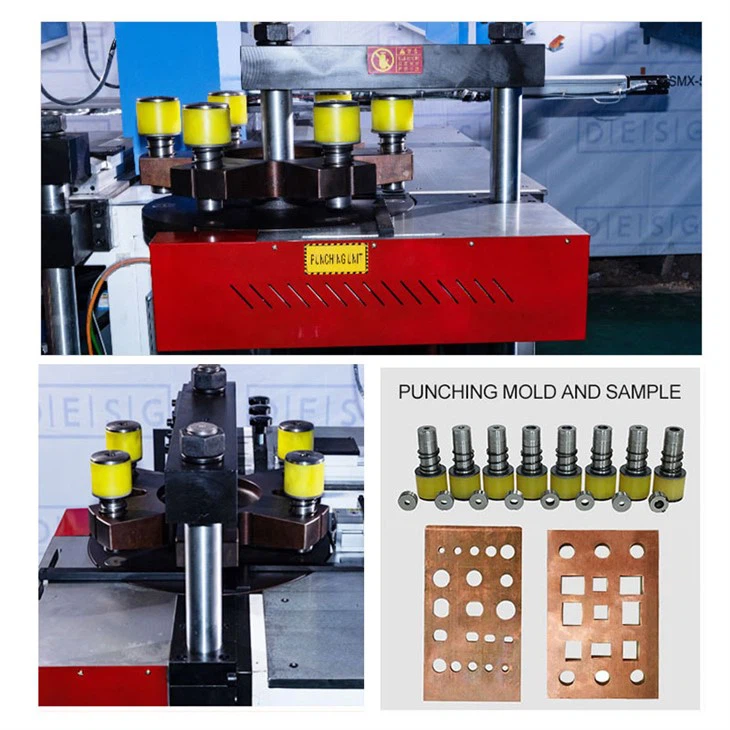

★יחידת ניקוב
① אימוץ פטיפון משולב שש תבניות (חורי התקנת התבנית מעובדים על ידי
מרכזי עיבוד CNC עם דיוק גבוה).
② במהלך השימוש, אין צורך להחליף לעתים קרובות את התבנית, ובכך לשפר את יעילות העבודה.
③ אין חריצים על פני השטח של חומר העבודה.
④ מצויד במערכת סרוו CNC למיקום אוטומטי, שניתן לגעת בה
הגדר את מרחק הקידוח והגובה הנדרש על המסך, והתאם אוטומטית את
מצבי ציר Y וציר X להשגת קידוח דיוק גבוה ללא צורך בסימון.
⑤ מסך מגע CNC ניקוב יכול לאחסן סטים מרובים של פרמטרים של גודל ניקוב,
והמערכת יכולה לאחסן פרמטרי גודל של חורים ערוכים. בפעם הבאה אותו דבר
חומר העבודה מעובד, ניתן לקרוא לו ישירות ללא עריכה נוספת.
★יחידת חיתוך
① אימוץ מבנה גזירה כפול עמודה ולהב כפול.
② הסכינים העליונות והתחתונות מותקנים בצורה אנכית ומקבילה כדי להבטיח שה
קצוות החיתוך שטוחים וללא כתמים ללא פסולת.
③תחנת החיתוך שולטת אוטומטית בגודל גוש החיתוך באמצעות סרוו
מנועים ו-PLC, מה שהופך אותו נוח ויעיל.
★יחידת כיפוף
① השלם כיפוף אופקי ואנכי על ידי החלפת התבנית.
① השלם כיפוף אופקי ואנכי על ידי החלפת התבנית.
② הזן את זווית הכיפוף ואת העובי של מוטות נחושת ואלומיניום כדי לבצע כיפוף זווית.
③ אימוץ מערכת בקרת PLC של סימנס, עם דיוק כיפוף גבוה.
④ הצד השמאלי של תחנת הכיפוף מצויד במערכת סרוו CNC לאוטומטית
מיקום (אופציונלי בהתאם לדרישות). על ידי הגדרת מרחק הכיפוף ו
זווית דרך מסך המגע, ציר ה-X מכוון אוטומטית את ציר ה-Y המיקום
לשליטה הידראולית CNC של זווית הכיפוף, השגת כיפוף דיוק גבוה
ללא צורך בסימון.
⑤ מסך מגע CNC מכופף יכול לאחסן סטים מרובים של פרמטרי גודל כיפוף,
והמערכת יכולה לאחסן את פרמטרי גודל הכיפוף הערוכים לשימוש הבא ללא עריכה נוספת.
★בקרת PLC
① אימוץ מערכת מחשוב שלמה של סימנס, בקרת CNC מושגת באמצעות
① אימוץ מערכת מחשוב שלמה של סימנס, בקרת CNC מושגת באמצעות
שיתוף הפעולה של חיישני PLC וחיישני תזוזה, מה שהופך את הכיפוף למדויק יותר. ה
הציוד מחשב אוטומטית את אורך החיתוך, זווית הכיפוף ונקודת הכיפוף, מה שהופך אותו
דוגמאות למוצרים
מיקום אוטומטי Cnc פס חיתוך ניקוב מכונת כיפוף
הפונקציה העיקרית היא עיבוד פס נחושת ואלומיניום במפרטים שונים.
לפי יחידת פעולה יחסית, הוא יכול לבצע כל מיני עיבודים לפס נחושת ואלומיניום
במהירות ובקלות, כגון גזירה/חיתוך ניקוב (חור עגול וחור מלבני),
כיפוף שטוח/אופקי, כיפוף אנכי כיפוף U, הבלטות לחיצה שטוחה, פיתול
עיבוד מחבר כבלים וכו'. מכונת עיבוד פסים Cnc רב תכליתית מכונה לכיפוף פסים.
ישימות המוצר
מכונת עיבוד פסי נחושת רב-תכליתית שלוש ב-אחד המשמשת למיתוג זה
נמצא בשימוש נרחב בייצור מיתוג, לוחות בקרה חשמליים, מתח גבוה ונמוך
מיתוג, תחנות משנה, שנאי מתח, מתגים חשמליים, בניית ספינות, מעלית חשמלית
ייצור, ייצור ארונות חשמל, וייצור מוצרי מערכות הפצה.
פרופיל החברה
Jinan Deshang CNC Equipment Co., Ltd היא יצרנית מקצועית של עיבוד פסים
מכונות, מכונות לעיבוד שורות של נחושת ואלומיניום, וציוד לעיבוד כבישים.
יש לו 15 שנות ניסיון בייצור, טכנולוגיה בוגרת, תפוקה גבוהה, אספקה מהירה ו
שירות לאחר מכירה מובטח. למוצרים שלנו יש תעודות איכות ISO9001 ו- CE ו- SGS
הסמכה לליווי הזמנות של לקוחות. במקביל, DESG מקבל גם OEM או ODM
הזמנות, כמות ההזמנה המינימלית היא סט אחד. קטגוריות המוצרים של DESG כוללות: שלושה באחד
מכונת עיבוד פסים, מכונת עיבוד פסים ניידת, כלי פס וסוגים אחרים של
ציוד, מה שמקל על המשתמשים לבחור את המכונה המתאימה ביותר לעבודתם, כך שלנו
ציוד יכול לעמוד בדרישות הלקוחות לייצור אלומיניום וכל היישומים
נדרשים תרחישים של פסי נחושת. דיוק עיבוד הוא המאפיין החשוב ביותר
של ציוד, ומכונות DESG מדויקות מאוד בחיתוך, ניקוב ובעיקר כיפוף,
שזה בדיוק אלמנט הדיוק שמשתמשים במכונה מסוג זה מחפשים. DESG
הוא אחד מיצרני מכונות פסים ידועים בסין. מוצרי מכונת פסי המסילה שלה
נמצאים בשימוש נרחב במכונות עיבוד פסים, מתג מתח גבוה ונמוך, תחנות משנה,
כביש אוטובוס, גשרים, מתגים חשמליים, ציוד תקשורת, מכשירי חשמל ביתיים, בניית ספינות,
ציוד אוטומציה משרדית, ייצור מעליות, ייצור ארונות וחשמל אחר
מכשירי חשמל ייצור שלם. נכון לעכשיו, DESG מקווה להגדיל עוד יותר את נתח השוק ו
מכירות מוצר, ולכן היא מקווה ליצור קשרי שיתוף פעולה ארוכי טווח ויציבים עם סוכנים
המעוניינים בשיתוף פעולה. DESG יכול לענות על הצרכים של לקוחות ברחבי העולם, והמומחה שלנו
מהנדסים יכולים לספק תמיכה טכנית ללקוחות בכל עת.
אריזת מוצר
ארוז בקופסאות עץ סטנדרטיות לייבוא ויצוא, ללא חיטוי ומטופלים במניעת חלודה.
מיקום אוטומטי Cnc פס חיתוך ניקוב מכונת כיפוף
